永宏觸摸屏 C3系列人機自定義協議功能使用

永宏觸摸屏 C3系列人機自定義協議功能使用

永宏觸摸屏主要是提供設計者依照需要聯機設備的協議，自行定義聯機的通訊碼，而與其設備通訊，和讀取或寫入數據到其設備，一般可以使用在簡易的通訊聯機，或者在軟件鏈接中目前尚未支持的驅動程序情況下。

操作說明；功能可以從FvDesigner軟件 項目管理>>鏈接中添加一個鏈接選擇User-defined ProtocoL如圖1。打開協議設置選項就可添加自定義協議通訊數據幀如圖2.

圖1

圖2

以下是根據modbus的協議設置的自定義協議

一，對modbus 地址0x0000 進行讀值操作，對應設備地址是@0:word3，功能碼03H；

傳輸數據幀內容：

01 03 00 00 00 01 CC CC

01：站號 ； 03：讀操作功能碼；00 00 ：設備地址； 00 01 ：數據個數；

CC CC：CRC驗證碼；

1.設置發送數據幀；選擇模式 讀格式 Hex，在指令內容中輸入”01 03 00 00 00 01”數據；在指令選項中設置發送指令長度 8，返回長度設置7；如圖3所示

圖3

2.設置接收數據的報文格式；在返回數選項中設置開始位第4個，長度2；地址設置word3

設置好后返回指令預覽中會出現“DD DD”如圖4所示。

圖4

3.添加數據幀校驗碼；發送數據報文CRC校驗碼是從1位到第6位計算存放開始位是第7位；接收數據報文CRC校驗碼是從1位到第5位計算存放開始位是第6位，如圖5所示

圖5

二．對modbus 地址0x0000進行寫值操作   對應設備地址是@0:word5；功能碼10H

傳輸報文內容：

01 10 00 00 00 01 02 DD DD CC CC

01:站號 ；  10:寫操作功能碼；   00 00:設備地址；  00 01:數據個數；     02:字節數   DD DD:數據內容；   CC CC:CRC驗證碼；

1.設置發送數據幀；選擇模式 寫 ， 格式 Hex，在指令內容中輸入 ”01 10 00 00 00 01 02 ” 數據；在指令選項中設置發送指令長度 8，返回長度設置7；如圖3所示

圖6

2.設置發送數據的報文格式，；在發送數選項中設置開始位第8個，長度2；地址設置word3，設置好后發送指令預覽中會出現”DD DD”如圖7所示；

圖7

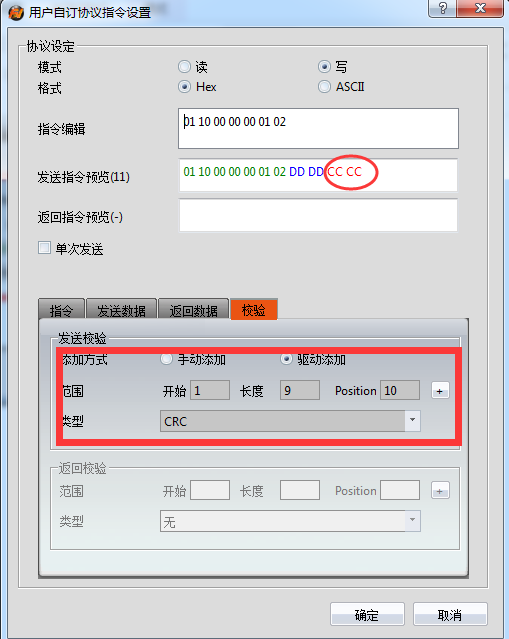

3.添加發送數據幀校驗碼；發送數據報文CRC校驗碼是從1位到第9位計算存放開始位是第10位；如圖8所示

圖8

注：小端序指顛倒高低字/字節  字數據AB，則大端序：AB，小端序：BA；雙字數據ABCD  則大端序：ABCD，小端序：DCBA；

單次傳送即手動發送指令，可以用一個位信號來控制指令發送。當此選項打開后，在指令發送前，會先檢查此位信號是否為On，如果為On則發送，發送成功后，會將此位信號還原為Off。
